GIUGNO 2022

ILLE FRAME: Il pannello portante certificato ARCA

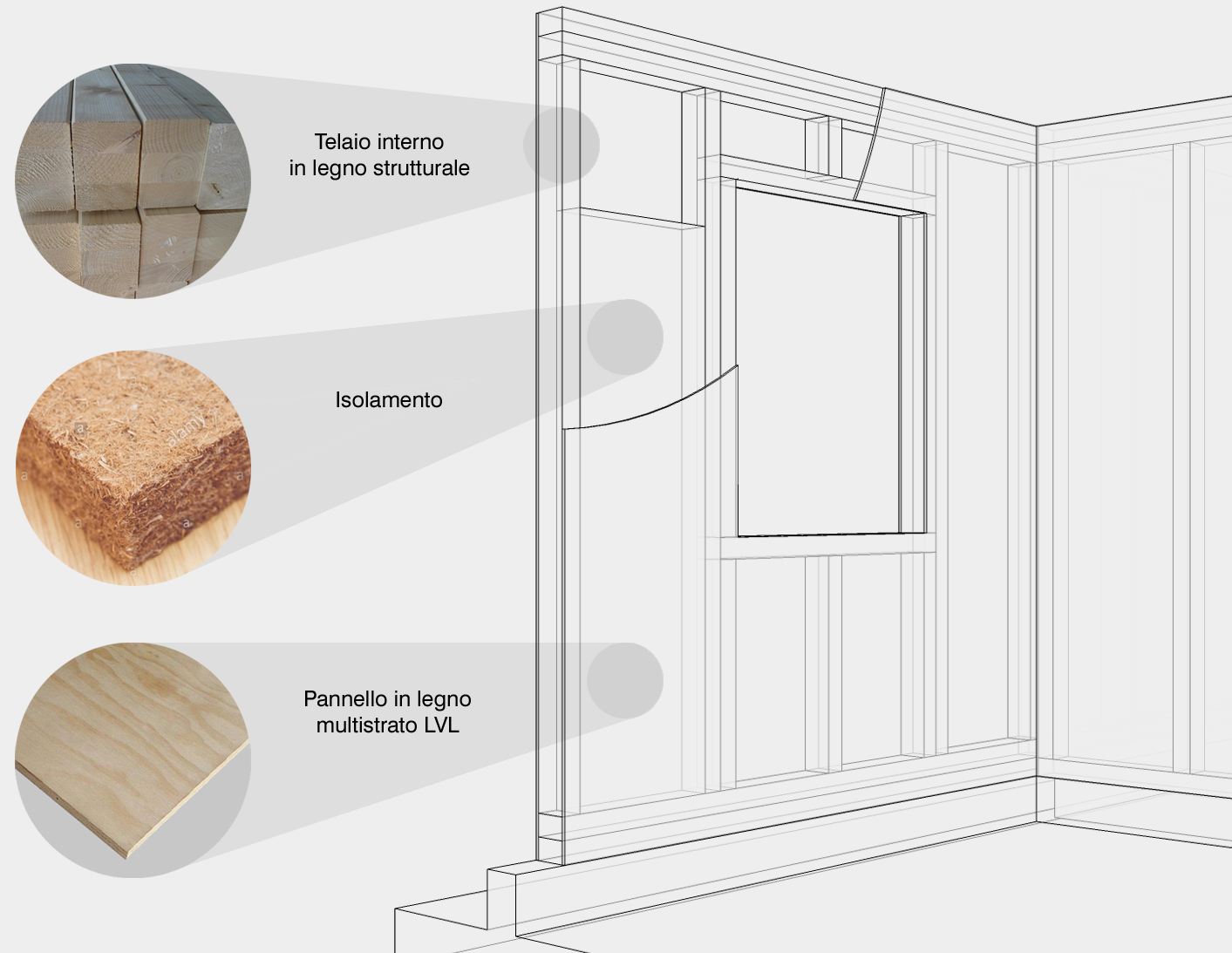

Il  pannello strutturale prefabbricato Ille Frame è il frutto della ricerca e dell’esperienza pluriennale dell’azienda nel campo delle costruzioni in legno. Il pannello è composto da un telaio portante interno in legno strutturale di abete rosso, proveniente da gestione forestale sostenibile certificata, chiuso su entrambe le facce con pannelli a base di legno tipo LVL con funzione di irrigidimento e controventamento del telaio strutturale.

I pannelli in legno multistrato LVL sp.12mm garantiscono elevata stabilità dimensionale e grande resistenza fisico-meccanica oltre ad assicurare una perfetta realizzazione di tutte le connessioni del pannello strutturale in fase di cantiere. Il pannello Ille Frame viene isolato tra gli elementi che costituiscono il telaio portante con differenti tipologie di isolanti in funzione delle caratteristiche termo-igrometriche ed ambientali del luogo dove verrà realizzato l’edificio. Sul lato interno del pannello è incluso un telo con funzione di freno al vapore.

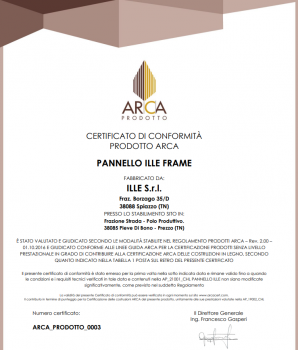

Il pannello Ille Frame ha ottenuto la certificazione di qualità ARCA.
Il prodotto certificato risponde a specifiche richieste contenute nei
disciplinati prodotto ARCA garantendo assenza di sostanze pericolose, marchiatura del pannello, assenza di deformazione angolare, assenza di perdita di squadratura e reticolazione della colla, certificato catena di custodia FSC o PEFC e manuale per la movimentazione.


PROGETTAZIONE E PRODUZIONE

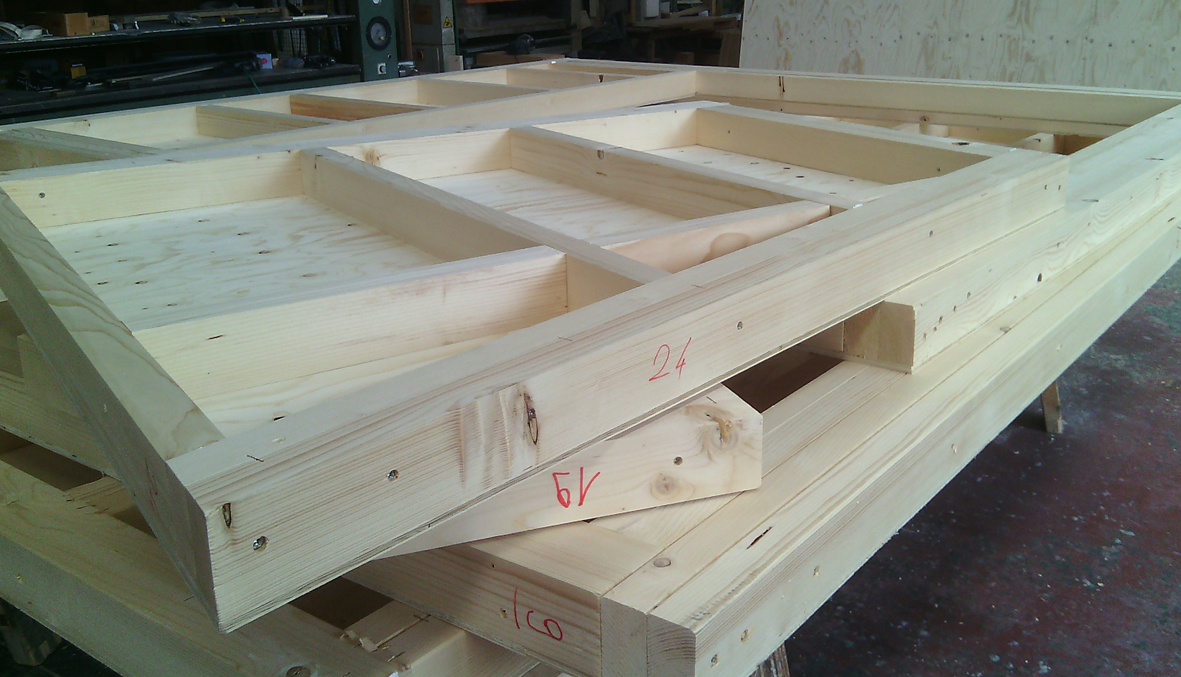

                                                                                                                                           00_3.jpg    All’interno del nostro ufficio tecnico viene elaborato il progetto strutturale dell’intero edificio e vengono  definite forma e dimensioni di ogni singolo pannello portante. Le tavole di produzione così elaborate vengono utilizzate dalle nostre maestranze specializzate per la produzione all’interno dello stabilimento Ille del pannello portante prefabbricato. L’assemblaggio del telaio strutturale in legno strutturale e dei pannelli di controventamento in legno multistrati LVL permettono di realizzare un pannello monolitico coibentato e già comprensivo di porte, finestre, vani per il passaggio delle scale, lucernai, ecc., come previsto dal progetto architettonico iniziale.

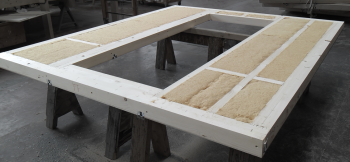

Pannello_produzione.pngIl risultato finale del processo industriale è un pannello di dimensioni variabili, ottimizzate in funzione del progetto strutturale, in grado di coniugare leggerezza, elevata resistenza meccanica, stabilità dimensionale ed isolamento termo-acustico adatto alla realizzazione di edifici a basso consumo ed elevate prestazioni energetiche


SOFTWARE DI PROGETTAZIONE

Il progetto strutturale viene elaborato grazie all’utilizzo di un software di progettazione CAD/CAM dedicato. Progettato per ottenere l’integrazione tra tutti i processi aziendali, tutti i dati relativi alle caratteristiche dimensionali e materiche dei pannelli strutturali sono accessibili da ogni operatore e consentono una visualizzazione da remoto del progetto strutturale da parte di progettista e committenza. L’interfaccia html permette di visualizzare in ogni fase del progetto forma, dimensione e posizionamento di tutti gli elementi costruttivi all’interno del modello strutturale.


CARICO E TRASPORTO

Il trasporto standard dei pannelli avviene con mezzo autoarticolato  previa verifica accessibilità all’area di costruzione dell’edificio.

Le pareti vengono caricate verticalmente per agevolarne lo scarico e protette con appositi teli durante tutta la fase di carico, trasporto, scarico e movimentazione in cantiere. Su ogni pannello è previsto un foro dove viene posizionata la cinghia monouso che permette lo scarico ed il corretto posizionamento nell’edificio.

POSA DEI PANNELLI

au.jpgLa posa delle pareti Ille Frame, semplice ed estremamente rapida avviene per mezzo di fissaggio delle stesse attraverso l’utilizzo di apposita ferramenta metallica certificata: viti, staffe, angolari e tutto quanto necessario alla corretta messa in opera dell’impalcato portante principale, ferramenta prodotta da primarie ditte del settore e opportunamente dimensionata in fase di redazione del progetto strutturale all’interno del nostro ufficio tecnico.
Di fondamentale importanza è la corretta preparazione del basamento di appoggio della struttura portante, realizzato per mezzo di platea o fondazioni continue sulle quali viene realizzato un cordolo inferiore in C.A.Dopo che è stata posata l’intera struttura portante dell’edificio dev’essere realizzata l’impermeabilizzazione di base esterna con apposita guaina sp. 4 mm a protezione delle pareti in legno in corrispondenza dell’attacco a terra e della connessione al basamento in C.A., l’edificio può essere completato con tutte le successive lavorazioni: isolamenti e rivestimenti, impianti e forniture.
